Hướng dẫn gắn camera nghị định 10 CAM-V300 – SAGOSTAR

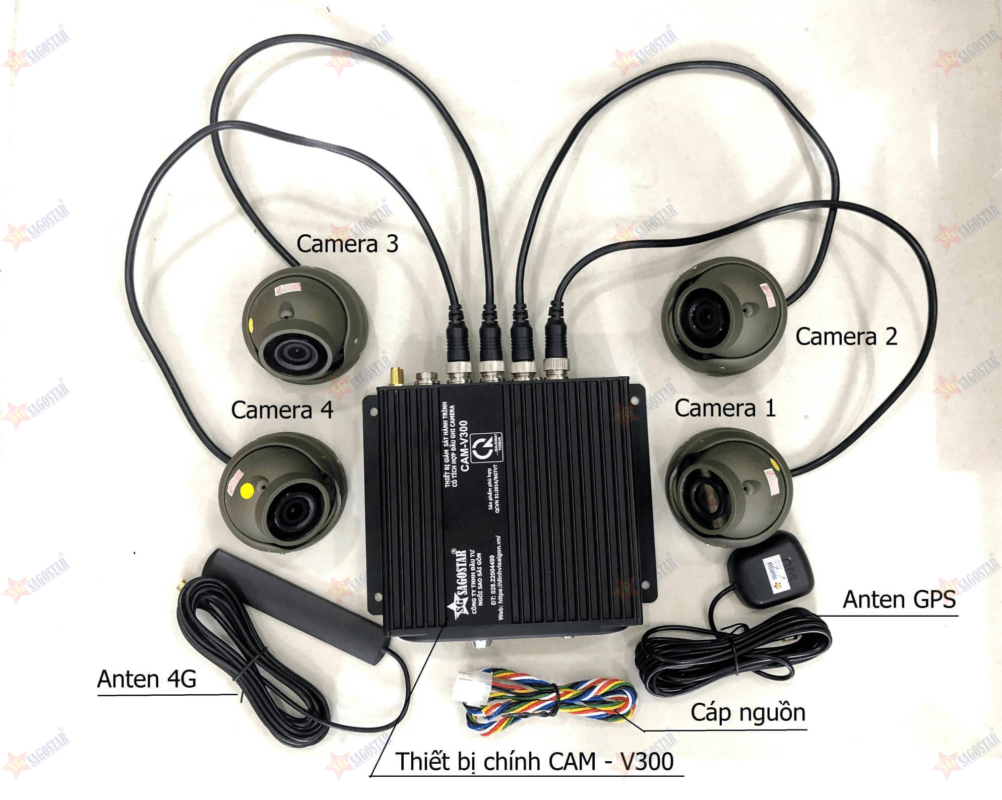

Gắn Camera nghị định 10 – Camera hành trình:

Chuẩn bị các dụng cụ cần thiết (kìm, băng keo, đồng hồ đo điện,…)
– Tìm trước các vị trí thích hợp để cố định mắt Camera và thiết bị chính, chú ý đến việc đi dây kết nối camera sao cho phù hợp và thẩm mỹ, gọn gàng. Không để các dây kết nối vào các vị trí dễ bị va chạm, tránh trường hợp dây đứt do kẹt, nóng chảy…
– Chuẩn bị dây nguồn từ thiết bị vào vị trí có nguồn thông với bình xe
– Kết nối camera vào các cổng AV-INT 1…4 (tối đa 4 Camera)
– Cắm sim và thẻ nhớ đầy đủ vào các khe như hình
– Kết nối cổng AV-OUT (có 2 cổng với 2 chuẩn khác nhau) vào màn hình ngoài nếu sử dụng.

– Theo dõi đèn led để nhận biết thiết bị đang hoạt động (bên dưới).
– Gắn An-ten 4G và GPS vào đúng vị trí (mặt sau thiết bị). Anten GPS phải gắn ở vị trí cao và thoáng để nhận tín hiệu tốt nhất.
– Kết nối nguồn điện có điện áp 12 – 36 VDC vào jack I/O và các tín hiệu khác nếu dùng (cửa, máy lạnh, cảm biến,…)
– Cổng COM/RS232 dùng kết nối với RFID để sử dụng chức năng thay đổi tài xế (hoặc truy xuất dữ liệu theo QCVN: 31/2014/BGTVT). Sau khi lắp đặt, kiểm tra và cố định lại cho chắc chắn các camera và thiết bị, tránh các vị trí dễ bị tác động lực và tác động nhiệt.

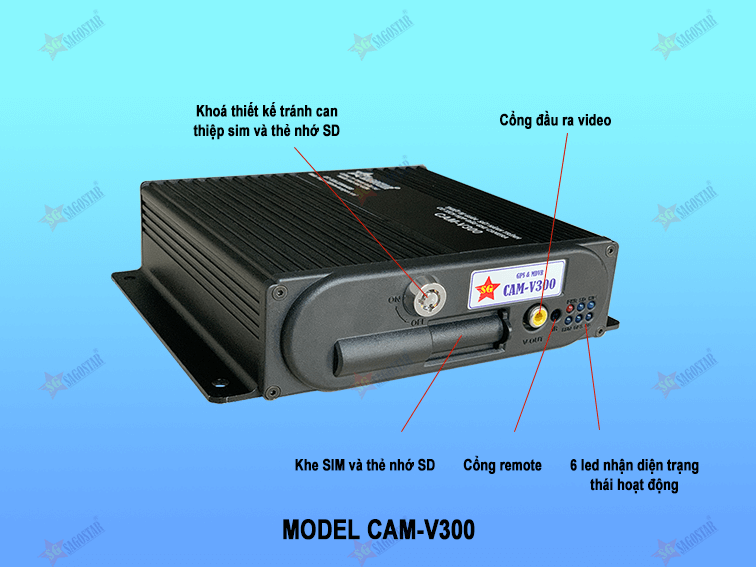

Mặt Trước Đầu Ghi

Nhận diện dây nguồn vào:

– Dây đỏ: Nguồn (+)
– Dây đen: Mát (-)
– Dây trắng: Tín hiệu cửa
– Dây vàng: Tín hiệu ACC(chìa khoá xe bật/tắt)
– Dây xanh Dương: Máy lạnh
– Dây xanh lá: Tín hiệu cảm biến (Mở rộng)

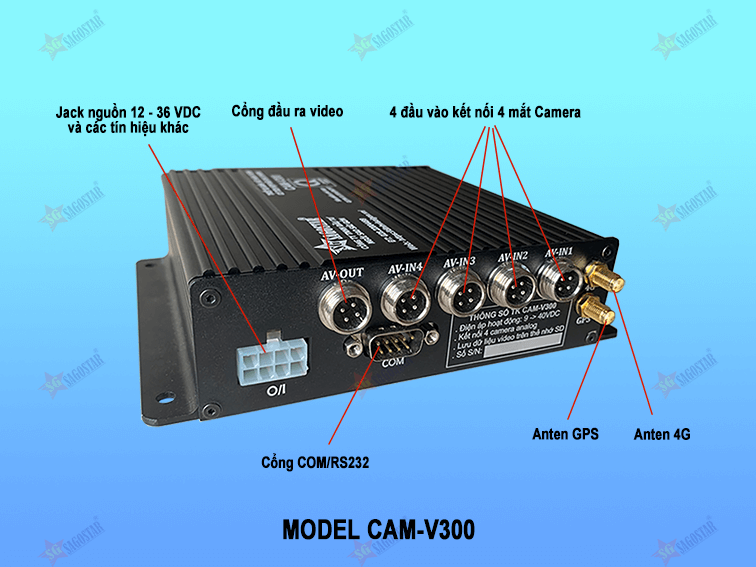

Mặt Sau Đầu Ghi

Nhận diện tín hiệu led:

– PWR: Sáng – được cấp nguồn
– SD: Chớp tắt nhanh khi có thẻ SD
– RUN: Sáng tắt nhanh liên tục khi có thẻ SD, Không thẻ sáng đứng, tắt khi TB không hoạt động bình thường
– DRIVER: Sáng đứng khi có tài xế
– 4G: Sáng 50ms rồi tắt 1,5s liên tục. Chớp tắt nhanh 50ms khi mất tín hiệu 4G
– GPS: Sáng 50ms rồi tắt 1,5s liên tục. Chớp tắt nhanh 50ms khi mất tín hiệu GPS

*Chú ý đảm bảo chìa khoá xe phải ở trạng thái bật, khoá thiết bị ở trạng thái đóng thì thiết bị mới hoạt động. Anten GPS phải được gắn ở vị trí cao và thoáng, nếu không bắt GPS nhanh có thể thử đổi vị trí anten hoặc thử chạy xe đến các vị trí khác.

Sau khi lắp đặt và nhận biết được thiết bị hoạt động bình thường, chuẩn bị các thông tin sau để tiến hành khai báo lên Server Sagostar:

– Số serial thiết bị
– Số điện thoại thiết bị
– Biển số xe
– Loại xe
– Thông tin khai báo tài xế
– Số điện thoại chủ xe
– Sau khi khai báo lên hệ thống, tiến hành đăng nhập theo tài khoản được cấp để sử dụng bình thường

Số Serial được ghi trên nhãn dán mặt sau của thiết bị

Link quản lý xe trên PC – Laptop: http://gpssaigon.vn
Link tải App IOS: ‎CamGPS SAIGON trên App Store (apple.com)
Link tải App Android: GPS SAIGON – Ứng dụng trên Google Play
